Cara membuat peta paguyuban Mahasiswa Madiun di Kota Malang

Kali ini saya mendapatkan tugas dari dosen saya buat UTS Semester 4 di mata kuliah SISTEM INFORMASI GEOGRAFI. Setiap mahasiswa diwajibkan membuat aplikasi peta dengan tema yang berbeda. Saya sendiri membuat aplikasi peta paguyuban mahasiswa Madiun di Kota Malang. Pengen tau caranya ? lanjutin bacanya sob …

Pembuatan peta menggunakan aplikasi bernama “ArcView”. Aplikasi ini digunakan untuk membuat peta dengan fitur yang lengkap mulai dari menggambar, edit, menentukan posisi dsb, gak mungkin saya sebutin karena bukan promosi.

Langsung saja membahas bagaimana cara membuat petanya. Pertama buka aplikasi dengan membuat project yang baru.

Kemudian pilih new, karena kita akan membuat peta baru.

Untuk bisa memasukan file gambar (.jpeg) aktifkan extention. Klik file >> Extention. Akan Muncul jendela baru dan centang pada checkbox .jpeg kemudian OK

Masukan gambar peta sebagai acuan menggambar peta. Dengan memilih menu View >> Add Theme (Ctrl + T). Kemudian cari file gambar di directory (folder). Dan pastikan kamu ubah Data Source Type menjadi Image Data Source seperti digambar. Next klik OK.

Langkah selanjutya kita akan menggambar wilayah suatu daerah. Klik View >> New Theme. Muncul jendela baru pilih Polygon pada comboBox karena kita akan menggambar wilayah suatu daerah kemudian klik ok

Kemudian akan muncul jendela untuk menanyakan lokasi penyimpanan file wilayah. Kalian tentukan dimana penyimapanan file akan disimpan dan jangan lupa beri nama.

Langkah selanjutnya yakni menggambar wilayah suatu daerah dengan memilih Draw Retangle. Awal Penggambaran hanya dengan mengklik sesuai pada titik yang akan digambar dengan kata lain bisa sesuka hati kemudian memilih daerah yang akan dijadikan suatu wilayah.

Setiap penggamabaran (garis, point, wilayah) harus diakhiri dengan menghentikan editing seperti digambar.

Jika sudah maka akan muncul pup-op menyimpan. Klik saja “save”.

Langkah selanjutnya adalah menggambar jalan. Caranya masih sama dengan membuat dengan membuat wilayah, yakni klik View >> New Theme pilih line, tentukan lokasi penyimpanan. Dan mulai menggambar dengan mengaktifkan menu Draw Line. Lokasi sama dengan Draw Retangle.

Penggambaran jalan dimulai dengan meng-klik pada posisi sesuai selera asal gak salah klik aja. Untuk membuat point selanjutnya dengan mengklik satu kali. Untuk menyudahi penggamabaran jalan klik dua kali (double click) pada mouse kiri. Setelah itu jangan lupa untuk di hentikan proses editingnya sama seperti langkah sebelumnya dan simpan file.

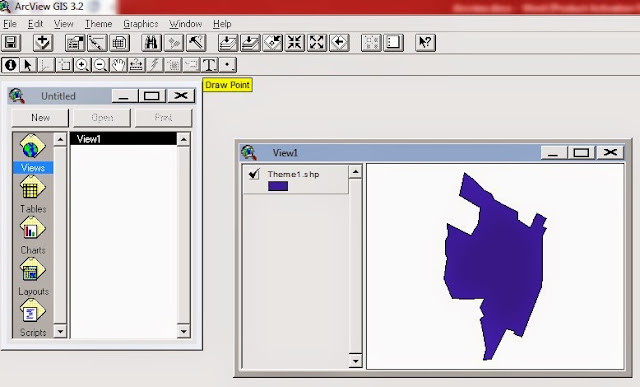

Langkah terakhir adalah menggambar posisi anggota paguyuban. Caranya masih sama dengan langkah sebelumnya yakni dengan masuk pada menu View >> New Theme, pilih point. Tentukan lokasi penyimpanan file dan klik Draw Point untuk memulai menggambar posisi dengan mengklik pada gambar.
